設備簡介
對于電力系統而言，變壓器是系統中的核心設備，因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。
變壓器直流電阻試驗及變壓器變比組別試驗是變壓器停電檢修的必測項目，要完成上述檢測就需要分別配置變壓器直流電阻測試儀、變壓器變比組別測試儀，每次試驗時都需要攜帶兩種儀器。因為是兩臺獨立的儀器，每臺儀器均配有專用測試線，這就需要在測試過程中分開測試，并且需要頻繁的改變接線方式，從而浪費了大量的人力、物力及工時，工作效率較低。

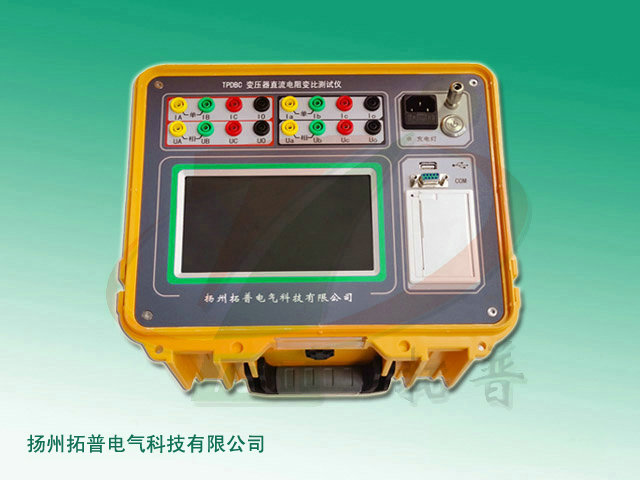

TPDBC 變壓器直流電阻變比測試儀解決了上述問題，一臺儀器可進行兩項測試：直阻測試和變比測試，不需要頻繁的拆接測試線。該二合一配電變壓器測試系統（直阻+變比）采用大容量鋰電池供電，應用彩色觸摸屏控制，方便現場使用。
功能特點
1、一次接線，可完成直阻測試、變比測試，簡單方便。
2、直阻測試功能，針對Yn型、Y型和△型繞組均可采用三相自動方式測試，并計算出三相不平衡率；z高輸出電流20A，可滿足配網變壓器低壓線圈低阻值的測試。
3、變比測試功能，具有三相、單相、Z型變壓器測試功能；PT/CT變比、極性測試功能；盲測功能。
4、儀器采用嵌入式Linux操作系統，具有較高的安全性、流暢性、易用性等。
5、儀器采用A7+M4雙核架構，即滿足測量的實時性，又滿足操作的流暢性。
6、采用工業級7寸大屏顯示，清新簡約顯示風格設計，為您創建舒適便捷的人機交互體驗。
7、儀器采用大容量鋰電池供電，內置充電器。
8、具有熱敏打印機打印功能，快速、無聲
9、具有USB接口，可外接優盤，用來存儲測試數據。
技術參數
1、直阻測試
（1）輸出電流：20A、10A、5A、1A、0.1A、≤10mA
（2）測量范圍：20A檔 0.5mΩ～100mΩ 10A檔 1.0mΩ～300mΩ
5A檔 10mΩ～1.0Ω 1A檔 200mΩ～6.0Ω
0.1A檔 2.0Ω～60Ω ≤10mA檔 30 Ω～50kΩ
（3）準 確 度：±（讀數×0.2%+2個字）
2、變比測試
（1）測量范圍：0.9～10000
（2）準 確 度：±（讀數×0.1%+2字）（小于等于500）
±（讀數×0.2%+2字）（大于500小于等于3000）
±（讀數×0.3%+2字）（大于3000）
（3）分 辨 率：0.9～9.9999（0.0001） 10～99.999（0.001） 100～999.99（0.01）
1000～9999.9（0.1） 10000及以上（1）
3、工作電源：內置鋰電池，容量7.8AH
4、充電電壓：AC220V
4、使用環境：環境溫度：-10℃～50℃
相對濕度：＜90%，不結露
