產品簡介
TPSBJ-JZ 交直流試驗變壓器是在同類產品YDJ型高壓試驗變壓器的基礎上，按試驗變壓器國家標準DL/T848.2-2004要求，經改進后生產的一種輕型試驗變壓器產品，本系列產品具有體積小、重量輕、結構緊湊、攜帶方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻交流或高壓直流耐壓試驗，它是高壓試驗中必不可少的儀器。
工作原理
TPSBJ-JZ 交直流試驗變壓器為單相變壓器，聯結組標號II。單臺試驗變壓器的工作過程，用交流220V電壓（10KVA以上為380V）接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
產品結構

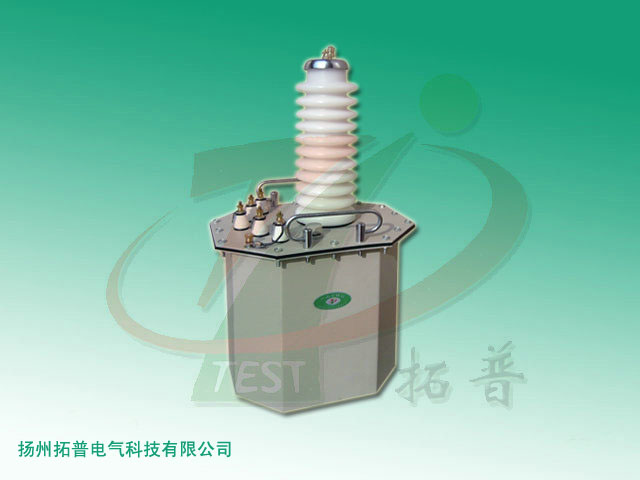

TPSBJ-JZ 交直流試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。高壓硅堆用特殊工藝封裝在套管內，產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。
技術指標
1、使用環境條件
環境溫度不高于+
空氣相對濕度不大于90%；
海拔高度不超過
2、工作電壓
電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選?。?/span>
3、TPSBJ-JZ系列交直流試驗變壓器額定參數；
|
規格 |
容量 (kvA) |
高壓輸出 |
高壓輸出(mA) |
低壓輸出 |
儀表 |
變比 |
|||
|
AC |
DC |
AC |
DC |
電壓 |
電流(A) |
電壓 |
高/儀 |
||
|
1.5/50 |
1.5 |
50 |
70 |
30 |
15 |
200 |
7.5 |
100 |
500 |
|
3/50 |
3 |
50 |
70 |
60 |
15 |
200 |
15 |
100 |
500 |
|
5/50 |
5 |
50 |
70 |
100 |
15 |
200 |
25 |
100 |
500 |
|
10/50 |
10 |
50 |
70 |
200 |
50 |
200 |
50 |
100 |
500 |
|
20/50 |
20 |
50 |
70 |
400 |
100 |
380 |
53 |
100 |
500 |
|
30/50 |
30 |
50 |
70 |
600 |
100 |
380 |
79 |
100 |
500 |
|
5/100 |
5 |
100 |
140 |
50 |
15 |
380 |
13 |
100 |
1000 |
|
10/100 |
10 |
100 |
140 |
100 |
50 |
380 |
26 |
100 |
1000 |
|
20/100 |
20 |
100 |
140 |
200 |
100 |
380 |
53 |
100 |
1000 |
|
30/100 |
30 |
100 |
140 |
300 |
100 |
380 |
79 |
100 |
1000 |
|
20/150 |
20 |
150 |
210 |
130 |
50 |
380 |
53 |
150 |
1000 |
|
30/150 |
30 |
150 |
210 |
200 |
100 |
380 |
79 |
150 |
1000 |
試驗變壓器的選擇
其高壓側額定電壓應不小于被試品的z高試驗電壓，額定電流不小于被試品的z大電容電流。
被試品的電容電流和試驗變壓器所需容量計算公式為：
I = 2π f Cx U × 10 -6
U I = 2π f Cx U 2 × 10 -9
式中 I — 被試品電容電流，A ； f — 電源頻率， Hz；
Cx — 被試品電容量，μF ； U — 試驗電壓有效值，V；
Se — 試驗變壓器所需額定容量， KVA
被試品電容量Cx可由交流電橋測出。常用的被試品電容量按下表選取。
幾種常用被試品的電容量（pF） 表
|
線路絕緣子 |
≤50 |
電容式互感器 |
3000～5000 |
|
高壓套管 |
50～600 |
電力電纜（每米） |
150～400 |
|
高壓斷路器 電流互感器 電磁式互感器 |
100～1000 |
電力變壓器 |
500～1000 1000～6000 6000～10000 |
