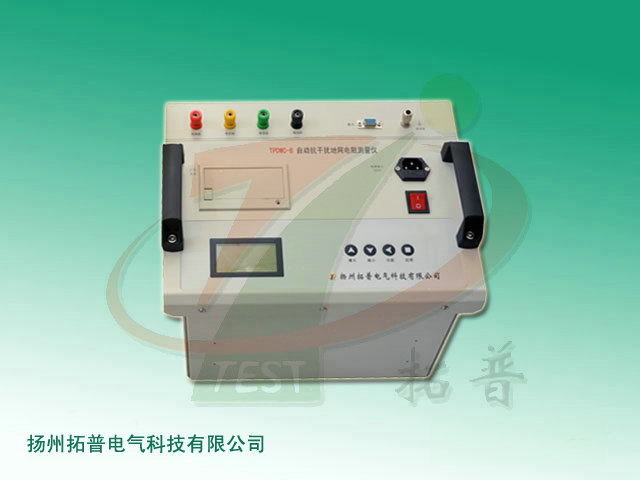

異頻大地網接地電阻測試儀_TP_HCJD-I_技術資料
異頻大地網接地電阻測試儀用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓等工頻特性參數及土壤電阻率。
功能特點
測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量；
抗干擾。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有高的抗干擾性能，測試數據穩定可靠；
精度高?；菊`差僅0.005Ω，可用來測量接地阻抗很小的大型地網；
功能強大?？蓽y量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓；
操作簡單。全中文菜單式操作，直接顯示出測量結果；
布線勞動量小。無需大電流線。
技術參數
阻抗測量范圍 0～150Ω
分辨率 0.001Ω
測量誤差 ±（2％讀數+0.005Ω）
抗工頻電壓 10V
測試電流波形 正弦波
測試電流頻率 45Hz、55Hz 雙頻
輸出電流 5A
輸出電壓 420V
測量線要求 電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
使用條件
環境溫度 -10℃～50℃
環境濕度 ≤85%RH
工作電源 AC220V±10%
電源頻率 50±1Hz
信息整理：揚州拓普電氣科技有限公司
