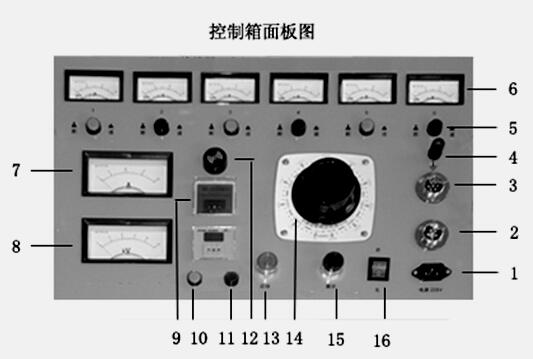

TPJYX-B型絕緣靴手套耐壓試驗裝置控制箱面板示意圖

1、電源插座：該電源插座接AC220V電壓；
2、輸出插座：該輸出插座接水槽插座；
3、輸出插座：該輸出插座接水槽插座；
4、接地端：該接地端必需可靠接地；
5、毫安表開關：該開關控制毫安表開關；
6、毫安表：該毫安表分別顯示6只絕緣靴及手套的泄漏電流；
7、電流表：該電流表顯示低壓側電流；
8、千伏表：該千伏表顯示高壓輸出電壓值；
9、過流整定器：高壓擊穿，該過流整定器動作斷電；
10、時間繼電器：時間開關是控制時間繼電器電源；時間繼電器計時試驗時間；
11、報警開關：該報警開關是控制報警電源；
12、報警器：合上電源，報警器發出聲光報警；
13、啟動按鈕：按下啟動按鈕，該儀器開始輸出電壓；
14、調壓器：該調壓器手柄是調節輸出電壓；
15、斷開按鈕：按下斷開按鈕，該儀器停止輸出電壓；
16、電源閘刀：該閘刀是控制箱總電源開關；
TPJYX-B型絕緣靴手套耐壓試驗裝置結構組成
該裝置將分兩部件，一部件為水槽箱、二部件為控制箱。水槽箱分上下區，上區為6只小水槽，下區為試驗變壓器高壓輸出主體。成套設備可一次做6只絕緣靴或6只絕緣手套耐壓試驗。控制箱為鋁合金箱，面板有6只微安表，可以同時顯示絕緣靴或絕緣手套的泄漏電流?？刂葡溥€設有過流保護、零位保護、時間保護及報警等功能。
信息整理：揚州拓普電氣科技有限公司
