SF6密度繼電器校驗儀_TPMDC-E_操作規范之準備工作
SF6密度繼電器校驗儀（TPMDC-E）操作規范之準備工作！
1.現場校驗SF6密度繼電器時，先要觀察測量繼電器的控制電源是否斷開，如果在斷開的情況下信號線要接到測試一口。如果在控制電源沒有斷開的情況下要將測試線接到測試接口并且先要測量控制電源的正負極，按信號線的正負極接好。
2.1校驗雙報警、雙閉鎖信號的SF6密度繼電器。
用信號線上的藍色鱷魚夾連接SF6密度繼電器報警1的其中一個端子，黑色鱷魚夾（共線）連接報警1的另一個端子；黃色鱷魚夾連接SF6密度繼電器報警2的其中一個端子，黑色鱷魚夾（共線）連接報警2另一個端子；紅色鱷魚夾連接SF6密度繼電器閉鎖1的其中一個端子，黑色鱷魚夾（共線）連接閉鎖1的另一個端子；黃色鱷魚夾連接SF6密度繼電器閉鎖2的其中一個端子，黑色鱷魚夾（共線）連接閉鎖2的另一個端子；信號采集線另一端與儀器面板上的信號采集連接。
2.2校驗雙報警、單閉鎖信號的SF6密度繼電器。
用信號線上的 藍色鱷魚夾連接SF6密度繼電器報警1的其中一個端子，黑色鱷魚夾（共線）連接報警1的另一個端子；黃色鱷魚夾連接SF6密度繼電器報警2的其中一個端子，黑色鱷魚夾（共線）連接報警2另一個端子；紅色鱷魚夾連接SF6密度繼電器閉鎖1的其中一個端子，黑色鱷魚夾（共線）連接閉鎖1另一個端子；信號采集線另一端與儀器面板上的信號采集連接。
2.3校驗單報警、雙閉鎖信號的SF6密度繼電器。
用信號線上的藍色鱷魚夾連接SF6密度繼電器報警1的其中一個端子，黑色鱷魚夾（共線）連接報警2的另一個端子；紅色鱷魚夾連接SF6密度繼電器的閉鎖1的其中一個端子，黑色鱷魚夾（共線）連接閉鎖2的另一個端子；黃色鱷魚夾連接SF6密度繼電器閉鎖2的其中一個端子，黑色鱷魚夾（共線）連接閉鎖2的另一個端子；信號線另一端與儀器面板上的信號采集連接。
2.4校驗單報警、單閉鎖、超壓信號的SF6密度繼電器。
用信號線上的 藍色鱷魚夾連接SF6密度繼電器報警1的其中一個端子，黑色鱷魚夾（共線）連接報警1另一個端子；紅色鱷魚夾連接SF6密度繼電器的閉鎖1的其中一個端子，黑色鱷魚夾（共線）連接閉鎖1另一個端子；綠色鱷魚夾連接SF6密度繼電器超壓的其中一個端子，黑色鱷魚夾（共線）連接超壓另一個端子；信號采集線另一端與儀器面板上的信號采集連接。
注意：如果是帶電測量的情況下要注意正負極的區分以免無法測試！
3.用儀器自帶的專用氣路先將氣瓶和儀器的進氣口相連。再將被校SF6密度繼電器連接或待校驗壓力表和密度表和儀器的測試口連接。如果是儀器自校時要將高精度壓力表接入到氣體回路中。
4.檢查確認各部連接正確。打開儀器電源進入測量界面。先觀察儀器內部電池是否有電，如果電量不夠需采用外接交流220V為儀器供電（用220V工作的同時也在為內部電池充電）

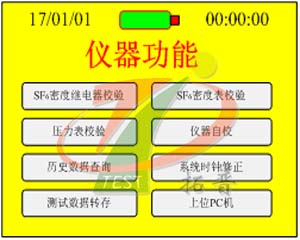

5.進入主菜單后按屏幕提示進行操作即可（操作過程中一定要按屏幕提示進行）
SF6密度繼電器校驗儀（TPMDC-E）操作過程中注意事項！
1.使用前應先檢查內置電源是否欠壓，如欠壓應及時充電。Di一次使用時，應先將電池用完（儀器發出連續蜂鳴聲）再充電。長期不使用，3個月應充放電一次，以延長電池壽命。
2.當被校密度繼電器所處環境溫度與校驗儀溫度有差異時，要讓兩者處于同處一地，溫度相同，保證校驗精度。
3.本儀器屬于精密儀器，在使用、運輸過程中應避免強烈震動。
4.本儀器自校功能的設計是為了便于現場試驗人員或使用單位專業調校人員使用，如非專業人員使用此功能會影響儀器的精度。
5.本儀器屬于精密儀器（禁油）
5.1嚴禁使用帶有雜質的氣源
5.2測試管路中嚴禁進入油污
5.3校驗氣路中帶有油顆粒的表計
6.快速排氣開關盡量不要在測量過程中使用，以免將氣源氣體排完。
信息整理：SF6密度繼電器校驗儀生產廠家揚州拓普電氣科技有限公司
