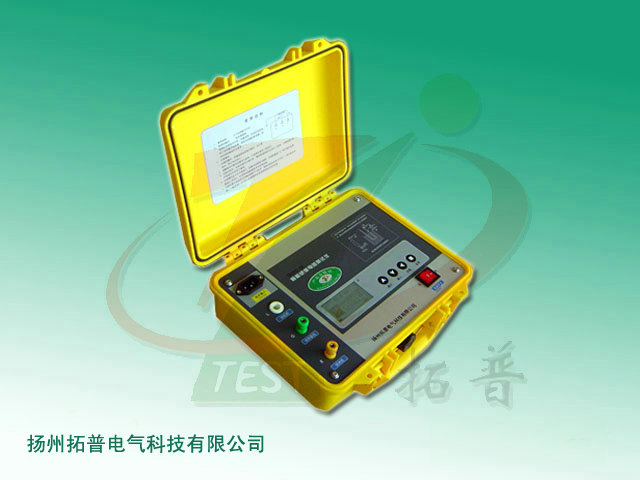

拓普20kV高壓絕緣電阻測試儀操作規程說明
操作規程
本儀表初次使用或到現場使用前應進行充電（全程充電時間為8小時，充電指示燈從紅變綠），以免到現場使用途中缺電。另外還應隨時采用本儀表的參考電阻附件來檢查本儀器工作是否正常、準確。
儀表操作規程
1.準備：本儀表接線前，首先應將‘電源開關’調在關的位置，‘高壓控制’按鈕應退出！被測物應脫離電網，并且被測各端必須經過人工放電棒接通大地，完全證明安全方可接線！
尤其變電站、發電廠現場受到電網泄漏感應強干擾的被測量對象，事先應通過接大地的多個人工放電棒良好接到所有被測量線路端，避免接線時接線人員被電擊，本儀表接線完成后才把被測量端的人工放電棒移開。
2.接線：把儀表的兩個‘E’端接到被測物的地或零端，以及大地。把儀表的‘L’端接到被測線路端，例如變壓器繞組，電纜芯線。把儀表‘G’端接到被測回路需要消除表面電阻泄漏影響的保護環。
3.預選測試電源電壓：把‘高壓預選’旋鈕開關選向需要的測試電源電壓。如需要從0V調起時，需要把‘高壓調節’旋鈕反時針旋轉到盡頭。
4.接通工作電源：把本儀表‘電源開關’撥向通，開關上方的指示燈即亮，‘kV’電壓表顯示應0.00kV。
5.測試啟動：把‘高壓控制’按鈕按入，這時高壓從L端輸出，‘kV’表顯示L-E之間的電壓值，‘秒表’開始計時。
6.測試電源電壓細調：調節‘高壓調節’旋鈕，可把電壓平滑調節到指定值。
7.電阻量程選擇：把電阻量程開關選向需要的量程，或從MΩ檔步進向200GΩ量程，如果儀表連續報警，則表示被測電阻太低，應退低檔來測量。
8.電阻值讀數：通過MΩ/GΩ表讀取電阻值。秒表在高壓輸出后的15秒、60秒、每隔60秒報時。便于操作者記錄。
關于吸收比、極化指數的計算公式為：吸收比=R60S/R15S—第60秒的電阻讀數÷第15秒的電阻讀數極化指數=R10min/R1min—第10分鐘的電阻讀數÷第1分鐘的電阻讀數
9.測試電源電壓退出：將‘高壓控制’按鈕退出，這時‘kV’表就會徐徐回零，數字秒表也會退出顯示。
10.結束：當‘kV’表顯示為0.00kV后，又經過對被測物人工放電棒接通大地，證明安全后即可關機、拆線、告結束。
儀表操作注意事項
1.注意安全，‘L’為高壓端！‘E’一定要接大地！
2.檢查儀表的好壞，不可在測試電源工作時突然接入的方法檢查，而應在測試電源未啟動前，先接電阻，后按高壓開關。工作中應盡量避免打火放電！因為高壓打火放電其電脈沖容易損壞本儀表的集成電路器件，也有損計量用的標準電阻器或被測量對象。
3.儀表的電池充電電路按恒壓限流充電法充電，每次充電至滿約需要6~8小時，充滿電的電約可供本儀表連續工作6～8小時，為了保證電池的壽命，儀表存放期應每三個月充電一次。
信息整理：高壓絕緣電阻測試儀生產廠家揚州拓普電氣科技有限公司
本儀表初次使用或到現場使用前應進行充電（全程充電時間為8小時，充電指示燈從紅變綠），以免到現場使用途中缺電。另外還應隨時采用本儀表的參考電阻附件來檢查本儀器工作是否正常、準確。
儀表操作規程
1.準備：本儀表接線前，首先應將‘電源開關’調在關的位置，‘高壓控制’按鈕應退出！被測物應脫離電網，并且被測各端必須經過人工放電棒接通大地，完全證明安全方可接線！
尤其變電站、發電廠現場受到電網泄漏感應強干擾的被測量對象，事先應通過接大地的多個人工放電棒良好接到所有被測量線路端，避免接線時接線人員被電擊，本儀表接線完成后才把被測量端的人工放電棒移開。
2.接線：把儀表的兩個‘E’端接到被測物的地或零端，以及大地。把儀表的‘L’端接到被測線路端，例如變壓器繞組，電纜芯線。把儀表‘G’端接到被測回路需要消除表面電阻泄漏影響的保護環。
3.預選測試電源電壓：把‘高壓預選’旋鈕開關選向需要的測試電源電壓。如需要從0V調起時，需要把‘高壓調節’旋鈕反時針旋轉到盡頭。
4.接通工作電源：把本儀表‘電源開關’撥向通，開關上方的指示燈即亮，‘kV’電壓表顯示應0.00kV。
5.測試啟動：把‘高壓控制’按鈕按入，這時高壓從L端輸出，‘kV’表顯示L-E之間的電壓值，‘秒表’開始計時。
6.測試電源電壓細調：調節‘高壓調節’旋鈕，可把電壓平滑調節到指定值。
7.電阻量程選擇：把電阻量程開關選向需要的量程，或從MΩ檔步進向200GΩ量程，如果儀表連續報警，則表示被測電阻太低，應退低檔來測量。
8.電阻值讀數：通過MΩ/GΩ表讀取電阻值。秒表在高壓輸出后的15秒、60秒、每隔60秒報時。便于操作者記錄。
關于吸收比、極化指數的計算公式為：吸收比=R60S/R15S—第60秒的電阻讀數÷第15秒的電阻讀數極化指數=R10min/R1min—第10分鐘的電阻讀數÷第1分鐘的電阻讀數
9.測試電源電壓退出：將‘高壓控制’按鈕退出，這時‘kV’表就會徐徐回零，數字秒表也會退出顯示。
10.結束：當‘kV’表顯示為0.00kV后，又經過對被測物人工放電棒接通大地，證明安全后即可關機、拆線、告結束。
儀表操作注意事項
1.注意安全，‘L’為高壓端！‘E’一定要接大地！
2.檢查儀表的好壞，不可在測試電源工作時突然接入的方法檢查，而應在測試電源未啟動前，先接電阻，后按高壓開關。工作中應盡量避免打火放電！因為高壓打火放電其電脈沖容易損壞本儀表的集成電路器件，也有損計量用的標準電阻器或被測量對象。
3.儀表的電池充電電路按恒壓限流充電法充電，每次充電至滿約需要6~8小時，充滿電的電約可供本儀表連續工作6～8小時，為了保證電池的壽命，儀表存放期應每三個月充電一次。
信息整理：高壓絕緣電阻測試儀生產廠家揚州拓普電氣科技有限公司
