變頻串聯諧振試驗裝置_TPXZB_拓普品牌原創型號.購置拓普品牌原創型號TPXZB系列變頻串聯諧振試驗裝置,請認準拓普品牌原生產廠家揚州拓普電氣科技有限公司!品牌廠家產品質量及售后服務有保障!支持原創,優化網絡從我做起!

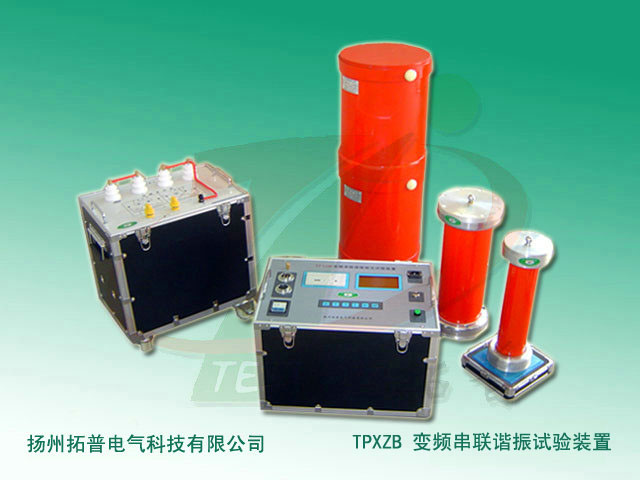

拓普電氣專業打造的TPXZB-75kVA/75kV/1A變頻串聯諧振試驗成套裝置廣泛適用于承裝（修、試）電力設施企業、供電、發電、鐵路、鋼鐵、石化、礦山、輸變電裝備制造等行業對大容量、高電壓電容性試品進行交流耐壓試驗。變頻串聯諧振試驗成套裝置運用嵌入式微電子技術和數字信號處理技術，采用人性化彩色液晶屏顯示，具有功能強大、操作簡單等優點。
產品設計原理
成套裝置運用串聯諧振原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和被試品電容C發生諧振，諧振電壓即為試品上所加電壓。通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品C上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態?；芈返闹C振頻率取決于被試品電容C和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
成套裝置組成及作用
1、變頻電源：既可改變其輸出頻率，又可改變其輸出電壓，給諧振回路提供諧振電源。
2、勵磁變壓器：隔離主機電源與諧振回路電源，并升高主機的輸出電壓。
3、諧振電抗器：與被試品構成串聯諧振回路，可配置多節電抗器，使用時通過不同的串并聯組合，實現不同的電感量以適用不同的試驗條件。
4、電容分壓器：測量被試品上的電壓，并作為采樣信號反饋給變頻電源主機。
成套裝置功能及特點
1、變頻電源箱采用彩色液晶屏顯示試驗數據、試驗狀態，具有操作步驟提示功能。
2、可靈活分段設置試驗電壓、試驗時間，設置找頻范圍。
3、試驗結果能計算出被試品電容值，可打印相關試驗數據。
4、單件設備體積小、重量輕、便于進行現場試驗。
5、變頻電源箱具有自動試驗和手動試驗兩種試驗方法，操作方便。
6、該高壓諧振試驗裝置安全可靠性高，系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全。

TPXZB-75kVA/75kV/1A變頻串聯諧振試驗成套裝置技術指標
1、功率電源電壓：AC 380V±10%、50Hz
2、儀器工作電源：AC 220V±10%、50Hz
3、諧振輸出容量：0～75kVA
4、諧振試驗電壓：0～75kV
5、輸出頻率范圍：30～300Hz
6、頻率調節靈敏度：0.1Hz
7、不穩定度：≤0.05%
8、輸出電壓波形：正弦波
9、波形畸變率：＜0.5%
10、測量精度：＜1級
11、系統噪聲：≤60db
12、保護響應時間：1μs
13、環境溫度：-15℃～50℃
14、相對濕度：≤90%
15、海拔高度：≤2000m
信息發布：變頻串聯諧振試驗成套裝置專業生產廠家揚州拓普電氣科技有限公司
