解決三相負荷不平衡措施_離不開變壓器變壓比測試儀器檢測
解決三相負荷不平衡措施離不開變壓器變壓比測試儀器檢測，變壓器變比測試儀是三相負荷不平衡重要檢測儀器。
一、重視低壓配電網的規劃工作，加強與地方政府規劃等部門的工作溝通,避免配電網建設無序,尤其避免在低壓配電網中出現頭痛醫頭,腳痛醫腳的局面,在配電網建設和改造當中對低壓臺區進行合理的分區分片供電，配變布點盡量接近負荷中心，避免扇型供電和迂回供電，配電網絡的建設要遵循“小容量、多布點、短半徑”的配變選址原則。
二、在對采用低壓三相四線制供電的地區，要積極爭取對有條件的配電臺區采用3芯或者4芯電纜或者用低壓集束導線供電至用戶端，這樣可以在低壓線路施工中zui大程度的避免三相負荷出現偏相的出現，同時要做好低壓裝表工作，單相電表在A、B、C三相的分布盡量均勻，避免出現單相電只掛接在一相或者兩相上，在線路末端造成負荷偏相。
三、在低壓配電網零線采用多點接地，降低零線電能損耗。目前由于三相負荷的分布不平衡，導致了零線出現電流，按照規程要求零線電流不得超過相線電流的25%，在實際運行當中，由于零線導線截面較細，電阻值較相同長度的相線大，零線電流過大在導線上也會造成一定比例的電能損耗，所以建議在低壓配電網公用主零線采用多點接地，降低零線電能損耗，避免因為負荷不平衡出現的零線電流產生的電壓嚴重危及人身安全，而且通過多點接地，減低了因為發熱等原因造成的零線斷股斷線，使得用戶使用的相電壓升高，損壞家用電器。此外對于零線損耗問題，在目前一般低壓電纜中，零線的截面為相線的1/2，電阻值大造成了在三相負荷不平衡時，零線損耗加大，為此可以考慮到適當增大零線的導線截面，例如采用五芯電纜，每相用一個芯線而零線則用兩個芯線。
四、對單相負荷占較大比重的供電地區積極推廣單相變供電。目前在城市居民小區內大部分的負載電器是采用單相電，由于線路負荷大多為動力、照明混載，而電氣設備使用的同時率較低，這樣使得低壓三相負荷在實際運行中的不平衡的幅度更大。另外從目前農村的生活用電情況看，在很多欠發達和不發達地區的農村存在著人均用電量小，居住分散，供電線路長等問題，對這些地區可以考慮到對于用戶較分散、用電負荷主要以照明為主、負荷不大的情況，采用采用單相變壓器供電的方式，以達減少損耗和建設資金的目的。目前單相變壓器損耗比同容量三相變壓器減少15％～20％，有的廠家生產的單相變在低壓側可以引出380V和220V兩種電壓等級，同時在一些地區也已開展利用多臺單相變向三相負荷供電的試點，為使用單相變供電提供了更加廣闊的空間。
五、積極開展變壓器負荷實際測量和調整工作。配變的負荷實測工作看似簡單，但是在實際工作中有幾點需要注意，一是實測工作不能簡單地測量配變低壓側Ａ、B、C三相引出線的相電流，而且要測量零線上的電流，或者是測量零線（排）對地電壓，從而可以更好地比較出三相負荷的不平衡情況，二是實測工作要向低壓配電線路的末端和分支端延伸，這樣可以進一步發現不平衡負荷的出現地點，確定調荷點，三是負荷實測工作既要定期開展也要不定期開展，尤其是在大的用戶負荷投運和在高峰負荷期間，要增加實測的次數，通過及時的測量配變低壓出線和接近用戶端的低壓線路電流，便于準確地了解設備的運行情況，做好負荷的均衡合理分配。
拓普品牌TPZBC-B 全自動變壓器變比組別測試儀技術參數
儀器簡介
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及電力系統中變壓器運行過程中，根據電力預防性試驗規程要求對運行的變壓器定期進行匝數比或電壓比測試，來判斷變壓器是不是三相不平衡。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。
TPZBC-B 全自動變壓器變比組別測試儀克服了傳統變比電橋測試的缺點。儀器采用彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。
信息整理：變壓器變壓比測試儀生產廠家揚州拓普電氣科技有限公司
一、重視低壓配電網的規劃工作，加強與地方政府規劃等部門的工作溝通,避免配電網建設無序,尤其避免在低壓配電網中出現頭痛醫頭,腳痛醫腳的局面,在配電網建設和改造當中對低壓臺區進行合理的分區分片供電，配變布點盡量接近負荷中心，避免扇型供電和迂回供電，配電網絡的建設要遵循“小容量、多布點、短半徑”的配變選址原則。
二、在對采用低壓三相四線制供電的地區，要積極爭取對有條件的配電臺區采用3芯或者4芯電纜或者用低壓集束導線供電至用戶端，這樣可以在低壓線路施工中zui大程度的避免三相負荷出現偏相的出現，同時要做好低壓裝表工作，單相電表在A、B、C三相的分布盡量均勻，避免出現單相電只掛接在一相或者兩相上，在線路末端造成負荷偏相。
三、在低壓配電網零線采用多點接地，降低零線電能損耗。目前由于三相負荷的分布不平衡，導致了零線出現電流，按照規程要求零線電流不得超過相線電流的25%，在實際運行當中，由于零線導線截面較細，電阻值較相同長度的相線大，零線電流過大在導線上也會造成一定比例的電能損耗，所以建議在低壓配電網公用主零線采用多點接地，降低零線電能損耗，避免因為負荷不平衡出現的零線電流產生的電壓嚴重危及人身安全，而且通過多點接地，減低了因為發熱等原因造成的零線斷股斷線，使得用戶使用的相電壓升高，損壞家用電器。此外對于零線損耗問題，在目前一般低壓電纜中，零線的截面為相線的1/2，電阻值大造成了在三相負荷不平衡時，零線損耗加大，為此可以考慮到適當增大零線的導線截面，例如采用五芯電纜，每相用一個芯線而零線則用兩個芯線。
四、對單相負荷占較大比重的供電地區積極推廣單相變供電。目前在城市居民小區內大部分的負載電器是采用單相電，由于線路負荷大多為動力、照明混載，而電氣設備使用的同時率較低，這樣使得低壓三相負荷在實際運行中的不平衡的幅度更大。另外從目前農村的生活用電情況看，在很多欠發達和不發達地區的農村存在著人均用電量小，居住分散，供電線路長等問題，對這些地區可以考慮到對于用戶較分散、用電負荷主要以照明為主、負荷不大的情況，采用采用單相變壓器供電的方式，以達減少損耗和建設資金的目的。目前單相變壓器損耗比同容量三相變壓器減少15％～20％，有的廠家生產的單相變在低壓側可以引出380V和220V兩種電壓等級，同時在一些地區也已開展利用多臺單相變向三相負荷供電的試點，為使用單相變供電提供了更加廣闊的空間。
五、積極開展變壓器負荷實際測量和調整工作。配變的負荷實測工作看似簡單，但是在實際工作中有幾點需要注意，一是實測工作不能簡單地測量配變低壓側Ａ、B、C三相引出線的相電流，而且要測量零線上的電流，或者是測量零線（排）對地電壓，從而可以更好地比較出三相負荷的不平衡情況，二是實測工作要向低壓配電線路的末端和分支端延伸，這樣可以進一步發現不平衡負荷的出現地點，確定調荷點，三是負荷實測工作既要定期開展也要不定期開展，尤其是在大的用戶負荷投運和在高峰負荷期間，要增加實測的次數，通過及時的測量配變低壓出線和接近用戶端的低壓線路電流，便于準確地了解設備的運行情況，做好負荷的均衡合理分配。

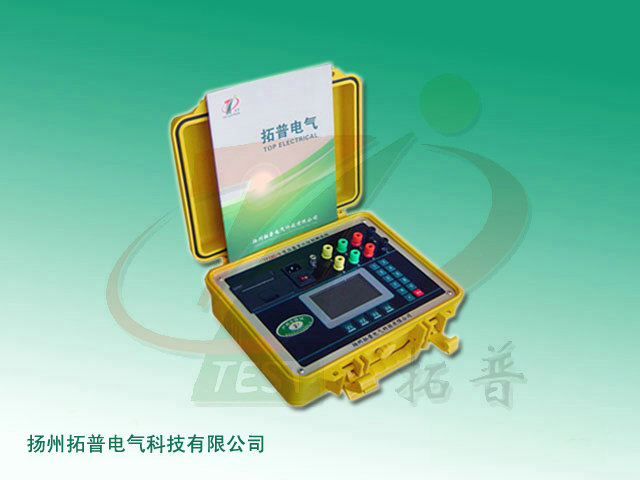

拓普品牌TPZBC-B 全自動變壓器變比組別測試儀技術參數
儀器簡介
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及電力系統中變壓器運行過程中，根據電力預防性試驗規程要求對運行的變壓器定期進行匝數比或電壓比測試，來判斷變壓器是不是三相不平衡。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。
TPZBC-B 全自動變壓器變比組別測試儀克服了傳統變比電橋測試的缺點。儀器采用彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。
功能特點
1、全自動變壓器變比組別測試儀采用彩色液晶屏顯示。
2、儀器測試量程寬，可達0.9～10000。
3、儀器測試速度快，11秒鐘完成三相測試。
4、可對CT、PT、CVT以及Z形聯接變壓器進行測試。
5、儀器具有盲測變比、組別測試功能。
6、具有多種測量方式，更便于故障判斷。
7、不掉電時鐘和日期顯示，數據存儲480組，掉電數據不丟失。
8、儀器具有高、低壓反接保護功能，變壓器短路、匝間短路保護功能。
9、采用熱敏打印機打印試驗數據，快速、無聲。
10、儀器具有體積小、重量輕、攜帶方便。
1、全自動變壓器變比組別測試儀采用彩色液晶屏顯示。
2、儀器測試量程寬，可達0.9～10000。
3、儀器測試速度快，11秒鐘完成三相測試。
4、可對CT、PT、CVT以及Z形聯接變壓器進行測試。
5、儀器具有盲測變比、組別測試功能。
6、具有多種測量方式，更便于故障判斷。
7、不掉電時鐘和日期顯示，數據存儲480組，掉電數據不丟失。
8、儀器具有高、低壓反接保護功能，變壓器短路、匝間短路保護功能。
9、采用熱敏打印機打印試驗數據，快速、無聲。
10、儀器具有體積小、重量輕、攜帶方便。
技術參數
|
顯示位數
|
5位
|
|||
|
輸出電壓
|
AC160V
|
AC10V
|
||
|
量程
|
0.9～10000
|
0.9～200
|
||
|
準確度
|
＜500
|
±0.1%
|
≤200
|
±0.3%
|
|
500～3000
|
±0.2%
|
|||
|
＞3000
|
±0.5%
|
|||
|
分辨率
|
0.0001
|
|||
|
工作電源
|
AC220V±10%，50/60Hz±1Hz
|
|||
|
測試數據存儲
|
480組
|
|||
|
工作溫度
|
-20℃～40℃
|
|||
|
相對濕度
|
≤80%，不結露
|
|||
