用途特點

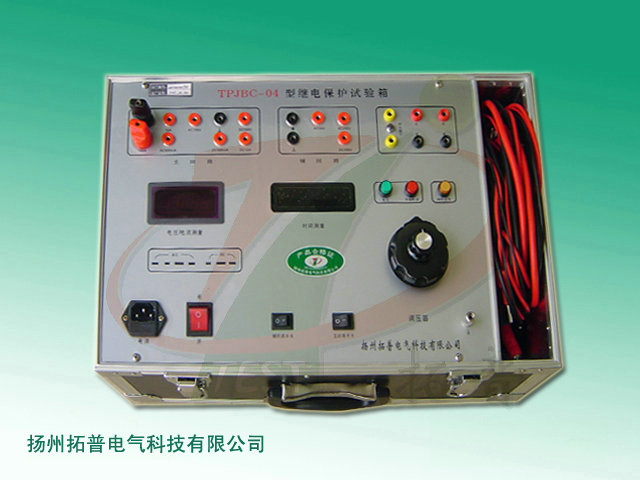

拓普品牌TPJBC-04型單相繼電保護測試儀采用雙碳刷調壓器（即雙面調調壓器），大旋鈕調節負載較重的交直流電壓、電流，小旋鈕調節負載較輕的交直流電壓、電流，可兩路同時輸出。采用0.5級數字表，高精度傳感器，測量精確，采用六位數顯電秒表，可滿足時間測量，實為繼電保護工作人員外出作業的良好工具。
技術指標
1．輸入電源：AC220V±10% 50Hz
2．標稱容量：1KVA(可根據要求增加或減小容量)
3．輸出：
主回路：AC 0-250V（3A）
（大旋鈕調節） 0-500mA（20V）串電阻
0-10A（20V）串電阻
0-100A（15V）
DC 0-350V（3A）
0-10A（20V）
0-500mA（15V）串電阻
輔回路：
（小旋鈕調節） AC0-250V（1A）
AC0-20V（1A）
DC 0-350V（1A）
4．測量范圍：
測電壓范圍： 0-500.0V（直測）
測交流電流范圍：0-500mA（直測）
0-10.00A（分流器輸入）
測時間范圍： 0-999.999S（分辨率為1mS）
5．標準度：測量標準為0.5級
工作原理
1.原理說明
儀器分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。其中交流公共端為“＊”/ 直流公共為“ ”.
1.1主回路原理
輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2（兼職升流器），升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A；該抽頭輸出電壓經整流濾波后可輸出0-350V直流電壓；第二個抽為20V（10A），該抽頭一路經傳感器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流；第二個抽頭為15V（100A）大電流端，該抽頭穿過傳感器一次直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。
1.2輔回路
與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。
1.3測量回路
由大旋鈕調節的主回路輸出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，。直流“0-350V”、“0-500mA”、“0-10A”通過設備內線路板上繼電器轉換，每切換一個檔，便函可監視所對應的輸出量.其中“0-500mA”檔包括在“0-10A”檔中使用時，在“0-10A”兩下即是“0-500mA”監視。
1.4時間測量
設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。
1.5聲光提示
電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。
使用方法
1.1使用前的檢查或準備
儀器使用前應先進行外觀檢查，并將三芯電源線接地端可靠接地，然后儀器試通電，此時兩表頭應為亮態，試開秒表電源開關，秒表開關應正常。用手觸按“輸出選擇”按鈕開關，輸出狀態狀態指示燈應自左向右選擇正常。
1.2主回路電壓輸出操作
將輸出狀態選擇在“AC0-250V”檔，按下試驗箱右下角主回路“輸出控制開關”，緩慢調節調壓器大旋鈕，此時電壓/電流表應有“0-250V”交流電壓顯示。要輸出“DC0-350V”，將輸出狀態選擇在“DC0-350V”檔，調節方法同上。
1.3主回路電流輸出操作
將輸出狀態選擇在“AC0-10A”檔，按下主回路“輸出控制開關”緩慢調節壓器大旋鈕，此時，電壓/電流表應有“0-10A”電流顯示，其他電流調節類同此方法。
1.4輔回路輸出操作
按下輔回路“輸出控制”開關，緩慢調節小旋鈕，在輔回路輸出端子上即有AC“0-20V”、“0-250V”、DC“0-350V”輸出，此輸出不在電壓/電流表監視。
1.5使用方法舉例
1.5.1電壓繼電器吸合及釋放試驗
先將儀器處于準備狀態，被試?yán)^電器線圈接至對應電壓輸出端子上，按下“輸出控制”開關，緩慢調節大旋鈕，使輸出電壓平穩上升，至繼電器吸合時，記錄吸合電壓，再反方向調節大旋鈕，至繼電器釋放，記錄下釋放電壓，據此可算出被試?yán)^電器返回系數。如被試?yán)^電器為過電壓繼電器，則反方向進行。
1.5.2電流繼電器整定值試驗
將被試?yán)^電器從線路上解除，接至本儀器電流輸出端子上，選擇合適的輸出電流檔，比如“0-10A”或“0-100A”檔，按下“輸出控制”開關，緩慢調節大旋鈕至繼電器動作，觀察電壓/電流表數值，判斷繼電器動作情況。
1.5.3時間繼電器延時時間的測定
將被試?yán)^電器接至輸出端子上（根據繼電器要求確定工作電壓為交流或直流），調至額定動作值，停電復原。秒表此時應接通電源并清零，被試?yán)^電器延時動合觸點接至停表端上，按下“輸出控制”開關，繼電器線圈得到額定工作電壓，并同時啟動秒表，待延時時間過后，秒表計數停止，此時秒表所示數字即為該時間繼電器的延時閉合時間，若要測延時釋放時則原理同前，實際接線反之。
1.5.4中間繼電器試驗(帶保持線圈)
確定被試?yán)^電器為何種動作形式(電壓或電流動作)，何種保持形式（電壓或電流保持）。以電流動作電壓保持為例（直流繼電器），選擇好直流電流輸出檔（0-500mA或0-10A），按下“輸出控制”開關，緩慢調節大旋鈕至繼電器動作，記下動作電流，再把輔回路輸出接至繼電器保持線圈端，緩慢調節小旋鈕至繼電器額定值，記下保持電壓值，根據動作或保持情況，判定繼電器的好壞。
總之，只要掌握了本儀器各種輸出量和測量?jī)x表的轉換關系，可根據被試?yán)^電器具體情況，舉一反三，靈活運用，在此不一一例舉。

友情提醒：購置拓普電氣原創型號TPJBC-04型單相繼電保護測試儀，請認準拓普牌原產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
