【拓普原產】TPYSQ-B型絕緣油介電強度測試儀技術參數同比靚點
引用標準

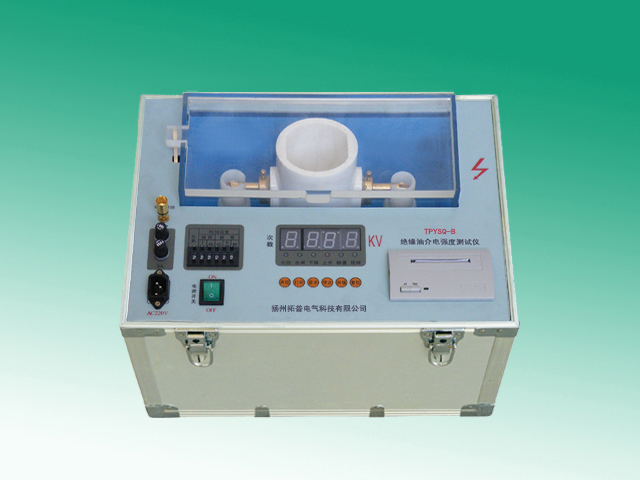

拓普原產TPYSQ-B型絕緣油介電強度自動測試儀是依據國標GB507-86《絕緣油介電強度測定法》的要求，同廣大使用者的反饋意見，開發的自動化儀器。儀器選用單片機為主導，先設定后開機測試的方法，全部過程自動運行控制，操作簡單，方便適用。
同比靚點
本儀器適合測試各種絕緣油介電強度，其主要性能特點如下：
1、本儀器設有自動檢測功能， 如開機自動進入復位狀態執行調壓器回零。
2、采用了微型TPU－A面板式打印機，自動打印輸出（TPYSQ-A不含打印機）。
3、根據用戶需求可改變測試次數、攪拌靜置時間、聲控光控提醒連續打印與非打印。
4、儀器采用全自動磁振子攪拌，消除油樣的不均勻和氣泡。
技術參數
1、工作電源：AC220V ±10%、50HZ ±5%
2、測量范圍：AC 0－80KV
3、限定電流：5mA
4、測量精度：1%
5、調壓速度：2KV/S±10%
6、預定設置：次數1－9 攪拌時間 0－1分39秒 靜置時間 0－10分39秒
7、油杯間隙：2.5mm(油杯塞尺直徑)
操作步驟
1、 輸入電源
連接安全接地，插入220V交流電源，檢測電源正確無誤。
2、取油樣
1）將油杯兩電極間距調整在2.5mm ；逆時針旋下油杯軸桿一端的塞尺棒，將另一端電極調整在偏中位置，將鎖住此軸桿的螺釘旋緊，取塞尺棒于兩電極間靠緊兩電極，鎖住螺釘取出塞尺，順時針旋于原軸桿內。
2）將油杯處理干凈，置干凈的磁振子于油杯內，注滿準備好的油樣，取下高壓罩置油杯于高壓艙兩高壓柱間，平穩放置蓋上高壓罩壓好安全開關。
3、預定設置
設定值共有6位預選盤
①表示次數設定，按"＋""－"號可從1－9 位數選取您所需測試的次數。
②③表示攪拌時間設定，②表示十位③表示個位，1分39秒表示數為99即60秒＋39秒。
④⑤⑥表示靜置時間設定，④表示"分"個位 ⑤表示"秒"十位⑥表示"秒"的個位，10分39秒表示數為999 即9分＋60秒＋39秒。
例：按測試要求di一次取油樣需靜置十分鐘以上。第二次以后油品都需靜置五分鐘以上，攪拌可自動設定。
4、功能鍵操作
功能鍵共有6個，屬點動鍵，按一下便可回應工作。
1）待測試時按"測值"鍵，攪拌、靜置、升壓、打印各功能會按設定的數值順序而行。
2）在升壓過程中按"停止"鍵，就會停止升壓，數碼顯示上的數值就是此時高壓端正輸出的高壓值，可保持同步不變，按住此鍵不放可調低高壓輸出值，按停止鍵不會改變原運行狀態，只要再按測值鍵繼續恢復運行。
3）di一次升壓油樣擊穿后，聲控提醒連續"嘀"一短聲20秒，第二次后"嘀"二短聲，第六次"嘀"，一長聲一短聲，第七次"嘀"一長聲二短聲，待平均值顯示完后"嘀"不間斷響20秒，如果不用聲控提醒，按一下聲控鍵就進入光控提醒，光控指示燈亮，閃亮次數同"嘀"響聲次數一樣， 再按聲控鍵無效，保持光控不變，需再次打開電源時聲控有效。
4）測試完后，如想再查看數據時，按"顯示""打印"鍵，此兩鍵屬重復使用鍵，按"顯示"鍵一次顯示一次測試值，直到顯示平均值，重復顯示完畢。按"打印"鍵時，重復打印電壓值時間不在打印。
第四頁
5）當按動"復位"鍵時，顯示為 OCPU 英文字樣表示為復位到位后初始等待狀態，簡稱初態或OCPU狀態，與在測試升壓過 程中按"復位"鍵，將不進入初態， 同油樣擊穿時的情況一樣，繼續運行不改變原運行狀態，如連續再按"復位"鍵此時確認為"復位"轉而進入初態。
5、開機等待
置電源開關于"ON"，本機進入自檢狀態，打印機回應指示燈亮，顯示屏顯示OCPU字樣，如調壓器不在零位，顯示DIJJ字樣此表示復位過程，下降指示燈亮，下降到零位后顯示為OCPU初始等待狀態。
6、測值
點動"測值"鍵，開始按照預先設定的數值運行； 攪拌 指示燈亮磁振子快速旋轉，顯示屏di一位數碼顯示di一次次數，后三位顯示攪拌時間；攪拌完畢，振子停止攪拌指示燈滅，靜置指示燈亮開始靜置，指示燈滅后，合閘、升壓指示燈亮，進入顯示同步升壓，此時顯示屏后三位數碼顯示為電壓（00.0KV）待油樣擊穿后，升壓電源自動分閘，顯示屏停止顯示5秒，打印機打印時間、電壓值；調壓器下降,下降指示燈亮，攪拌指示燈亮第二次測試開始， 同時打印、顯示屏顯示擊穿電壓，顯示次數值閃爍，聲控提醒；調壓器回零后，下降指示燈滅、顯示停止閃爍、聲控消失，接著第二次測試；所有測試次數運行完畢后，顯示屏顯示總次數的平均值，用英文字母表示(A、B、C、D、E、F、G、H、Y)如僅測試一次顯示為A24.3KV，如測試六次顯示為F24.3KV；然后打印電壓平均值，油樣測試完畢，此時可重復顯示、打印，按復位鍵后，所有數據消失。
在OPCU狀態下取出油樣，便可更換新油樣再次試驗， 測試完畢在復位狀態下OFF位置關上電源。
友情提醒：購置拓普電氣原創型號TPYSQ-B型絕緣油介電強度自動測試儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
拓普原產TPYSQ-B型絕緣油介電強度自動測試儀是依據國標GB507-86《絕緣油介電強度測定法》的要求，同廣大使用者的反饋意見，開發的自動化儀器。儀器選用單片機為主導，先設定后開機測試的方法，全部過程自動運行控制，操作簡單，方便適用。
同比靚點
本儀器適合測試各種絕緣油介電強度，其主要性能特點如下：
1、本儀器設有自動檢測功能， 如開機自動進入復位狀態執行調壓器回零。
2、采用了微型TPU－A面板式打印機，自動打印輸出（TPYSQ-A不含打印機）。
3、根據用戶需求可改變測試次數、攪拌靜置時間、聲控光控提醒連續打印與非打印。
4、儀器采用全自動磁振子攪拌，消除油樣的不均勻和氣泡。
技術參數
1、工作電源：AC220V ±10%、50HZ ±5%
2、測量范圍：AC 0－80KV
3、限定電流：5mA
4、測量精度：1%
5、調壓速度：2KV/S±10%
6、預定設置：次數1－9 攪拌時間 0－1分39秒 靜置時間 0－10分39秒
7、油杯間隙：2.5mm(油杯塞尺直徑)
操作步驟
1、 輸入電源
連接安全接地，插入220V交流電源，檢測電源正確無誤。
2、取油樣
1）將油杯兩電極間距調整在2.5mm ；逆時針旋下油杯軸桿一端的塞尺棒，將另一端電極調整在偏中位置，將鎖住此軸桿的螺釘旋緊，取塞尺棒于兩電極間靠緊兩電極，鎖住螺釘取出塞尺，順時針旋于原軸桿內。
2）將油杯處理干凈，置干凈的磁振子于油杯內，注滿準備好的油樣，取下高壓罩置油杯于高壓艙兩高壓柱間，平穩放置蓋上高壓罩壓好安全開關。
3、預定設置
設定值共有6位預選盤
①表示次數設定，按"＋""－"號可從1－9 位數選取您所需測試的次數。
②③表示攪拌時間設定，②表示十位③表示個位，1分39秒表示數為99即60秒＋39秒。
④⑤⑥表示靜置時間設定，④表示"分"個位 ⑤表示"秒"十位⑥表示"秒"的個位，10分39秒表示數為999 即9分＋60秒＋39秒。
例：按測試要求di一次取油樣需靜置十分鐘以上。第二次以后油品都需靜置五分鐘以上，攪拌可自動設定。
4、功能鍵操作
功能鍵共有6個，屬點動鍵，按一下便可回應工作。
1）待測試時按"測值"鍵，攪拌、靜置、升壓、打印各功能會按設定的數值順序而行。
2）在升壓過程中按"停止"鍵，就會停止升壓，數碼顯示上的數值就是此時高壓端正輸出的高壓值，可保持同步不變，按住此鍵不放可調低高壓輸出值，按停止鍵不會改變原運行狀態，只要再按測值鍵繼續恢復運行。
3）di一次升壓油樣擊穿后，聲控提醒連續"嘀"一短聲20秒，第二次后"嘀"二短聲，第六次"嘀"，一長聲一短聲，第七次"嘀"一長聲二短聲，待平均值顯示完后"嘀"不間斷響20秒，如果不用聲控提醒，按一下聲控鍵就進入光控提醒，光控指示燈亮，閃亮次數同"嘀"響聲次數一樣， 再按聲控鍵無效，保持光控不變，需再次打開電源時聲控有效。
4）測試完后，如想再查看數據時，按"顯示""打印"鍵，此兩鍵屬重復使用鍵，按"顯示"鍵一次顯示一次測試值，直到顯示平均值，重復顯示完畢。按"打印"鍵時，重復打印電壓值時間不在打印。
第四頁
5）當按動"復位"鍵時，顯示為 OCPU 英文字樣表示為復位到位后初始等待狀態，簡稱初態或OCPU狀態，與在測試升壓過 程中按"復位"鍵，將不進入初態， 同油樣擊穿時的情況一樣，繼續運行不改變原運行狀態，如連續再按"復位"鍵此時確認為"復位"轉而進入初態。
5、開機等待
置電源開關于"ON"，本機進入自檢狀態，打印機回應指示燈亮，顯示屏顯示OCPU字樣，如調壓器不在零位，顯示DIJJ字樣此表示復位過程，下降指示燈亮，下降到零位后顯示為OCPU初始等待狀態。
6、測值
點動"測值"鍵，開始按照預先設定的數值運行； 攪拌 指示燈亮磁振子快速旋轉，顯示屏di一位數碼顯示di一次次數，后三位顯示攪拌時間；攪拌完畢，振子停止攪拌指示燈滅，靜置指示燈亮開始靜置，指示燈滅后，合閘、升壓指示燈亮，進入顯示同步升壓，此時顯示屏后三位數碼顯示為電壓（00.0KV）待油樣擊穿后，升壓電源自動分閘，顯示屏停止顯示5秒，打印機打印時間、電壓值；調壓器下降,下降指示燈亮，攪拌指示燈亮第二次測試開始， 同時打印、顯示屏顯示擊穿電壓，顯示次數值閃爍，聲控提醒；調壓器回零后，下降指示燈滅、顯示停止閃爍、聲控消失，接著第二次測試；所有測試次數運行完畢后，顯示屏顯示總次數的平均值，用英文字母表示(A、B、C、D、E、F、G、H、Y)如僅測試一次顯示為A24.3KV，如測試六次顯示為F24.3KV；然后打印電壓平均值，油樣測試完畢，此時可重復顯示、打印，按復位鍵后，所有數據消失。
在OPCU狀態下取出油樣，便可更換新油樣再次試驗， 測試完畢在復位狀態下OFF位置關上電源。
友情提醒：購置拓普電氣原創型號TPYSQ-B型絕緣油介電強度自動測試儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
