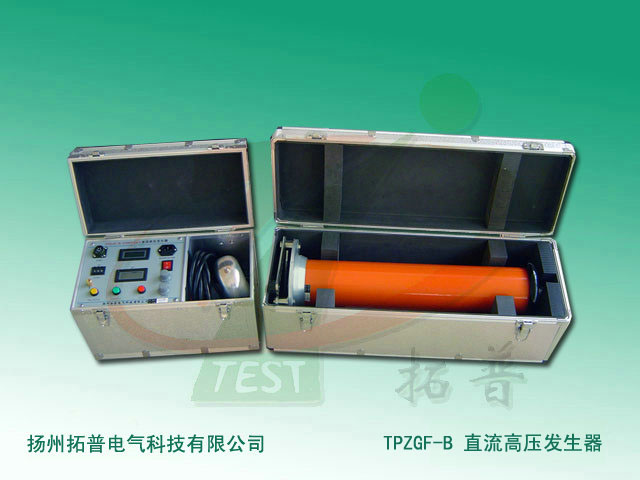

拓普品牌TPZGF-B系列輕便型直流高壓發生器操作步驟說明
拓普牌TPZGF-B系列輕便型直流高壓發生器操作步驟
1、使用前準備
⑴ 直流發生器在使用前應檢查其完好性,聯接電纜線不應有斷路和短路,設備無破裂等損壞。
⑵ 將機箱、倍壓筒放置到合適的安全的位置,分別聯接好電源線、電纜線和接地線。保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯使用,以免擊穿時地電位抬高形成反擊,損壞儀器。
⑶ 檢查電源開關是否在關斷的位置上,并檢查調壓電位器應在零位上,過電壓保護整定撥盤開關設置在適當?shù)奈恢蒙?一般為1.10～1.20倍測試電壓值。
2、空載升壓驗證過電壓保護整定值
⑴ 請認準電源是單相交流220V,50Hz.接通電源開關,此時綠燈亮,表示電源接通。
⑵ 按紅色按鈕,則紅燈亮,表示高壓接通。
⑶ 順時針方向平緩調節調壓電位器粗調和細調,輸出端即從零開始升壓。升到所需的電壓后,按規定時間記錄電流表讀數,并檢查控制箱及輸出電纜有無異?，F(xiàn)象及聲響。必要時用外接高壓分壓器校準控制箱上的直流高壓指示。
⑷ 降壓,將調壓電位器回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。
3、對試品進行泄漏及直流耐壓試驗
⑴ 在做負載試驗前,將高壓屏蔽微安表安裝到高壓倍壓筒上的高壓輸出端上,并將配套的專用屏蔽線分別接到微安表上和被試品上(詳細請見高壓屏蔽微安表使用說明書)。
⑵ 檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確,接地線聯接是否可靠,檢查高壓安全距離是否符合要求,方可開始進行試品的高壓試驗。
⑶ 檢查確認儀器等無異常情況后,接通單相交流220V電源開關,此時綠燈亮,表示電源接通?？砷_始進行試品的直流泄漏和直流耐壓試驗。
⑷ 按紅色按鈕,則紅燈亮,表示高壓接通,待升高壓。
⑸ 順時針方向平緩調節調壓電位器粗調和細調,輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時更要緩慢升壓,否則可能導致電壓過沖,還需監視電流表充電電流不超過直流發生器的頂大充電電流。當升到所需的電壓或電流后,按規定時間記錄電流表及電壓表的讀數。
⑹ 試驗完畢后,降壓,將調壓電位器粗調和細調回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。
⑺ 試驗完畢后,應用放電棒對試品進行多次放電,放電后方可靠近試品和拆線工作(放電請?jiān)敿?xì)見放電棒使用說明書)。
對小電容試品如氧化鋅避雷器、磁吹避雷器等先用粗調升到所需電壓(電流)的90%,再用細調電位器緩緩升壓到所需的電壓(電流)值,然后從數顯表上讀出電壓(電流)數值。如需對氧化鋅避雷器進行75%VDC-1mA的測量時,應先升到電流到1mA時電壓值停止(這時可記錄電壓、電流值),然后按下黃色按鈕,電壓即降到原來的75%,并保持此狀態。此時可讀取微安表數值及電壓值。測量完畢后,調壓電位器逆時針回到零位,按下綠色按鈕,需再次升壓時按紅色按鈕即可。
對大電容試品時,升壓應更要緩慢,并需要監視電流表充電電流不超過發生器的zui大充電電流,一定要放慢升壓速度,避免充電電流過大。試驗完畢后,將電壓調節電位器逆時針回到零位上,隨后按綠色按鈕,切斷高壓。此時注意電壓表上的電壓降到15kV左右,方可用放電棒進行多次放電,確保安全。
4、幾種測量方法
⑴ 一般測量時,當接好線后,先把聯接試品的線懸空,升到試驗電壓后,讀取空試時的電暈和雜散電流I′,然后接上試品升到試驗電壓,讀取總電流I1。試品泄漏電流:I0=I1- I′
⑵ 當需要精密測量被試品的泄漏電流時,應在高壓回路中串接高壓屏蔽微安表,應采用屏蔽線與試品聯接,高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果要排除試品表面泄漏電流的影響,可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接。
⑶ 對氧化鋅避雷器、磁吹避雷器等試品接地端可分開的情況下,也可采用在試品的底
部(地電位側)串入電流表進行測量的方式,但也必須使用屏蔽線。當要排除試品表面泄漏電流的影響,可用軟的裸銅線在試品地電位端繞上幾圈與屏蔽相聯接。
⑷ 試驗完畢,降壓,將調壓電位器回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。
⑸ 對于氧化鋅避雷器等小電容試品,一般通過測壓電阻放電,時間很快。而對電纜、電機等大電容試品,一般要等待試品電壓自放電到試驗電壓的20%以下,再通過放電棒進行放電。待試品充分放電后并掛好接地線,才允許進行高壓引線的拆除和更換接線工作。
5、保護動作后的操作
在使用過程中發現紅燈滅,綠燈亮,直流高壓下降,即為有關保護動作。此時應按下列步驟操作:
⑴ 將調壓電位器退回零位。
⑵ 關閉電源開關,面板指示燈均不亮。
⑶ 一分鐘后,待機內低壓電容器充分放電后,才允許再次打開電源開關。重新進行空載試驗,并查明情況后,可再次升壓試驗。
友情提醒：購置拓普電氣原創型號TPZGF-B系列輕便型直流高壓發生器，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
1、使用前準備
⑴ 直流發生器在使用前應檢查其完好性,聯接電纜線不應有斷路和短路,設備無破裂等損壞。
⑵ 將機箱、倍壓筒放置到合適的安全的位置,分別聯接好電源線、電纜線和接地線。保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯使用,以免擊穿時地電位抬高形成反擊,損壞儀器。
⑶ 檢查電源開關是否在關斷的位置上,并檢查調壓電位器應在零位上,過電壓保護整定撥盤開關設置在適當?shù)奈恢蒙?一般為1.10～1.20倍測試電壓值。
2、空載升壓驗證過電壓保護整定值
⑴ 請認準電源是單相交流220V,50Hz.接通電源開關,此時綠燈亮,表示電源接通。
⑵ 按紅色按鈕,則紅燈亮,表示高壓接通。
⑶ 順時針方向平緩調節調壓電位器粗調和細調,輸出端即從零開始升壓。升到所需的電壓后,按規定時間記錄電流表讀數,并檢查控制箱及輸出電纜有無異?，F(xiàn)象及聲響。必要時用外接高壓分壓器校準控制箱上的直流高壓指示。
⑷ 降壓,將調壓電位器回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。
3、對試品進行泄漏及直流耐壓試驗
⑴ 在做負載試驗前,將高壓屏蔽微安表安裝到高壓倍壓筒上的高壓輸出端上,并將配套的專用屏蔽線分別接到微安表上和被試品上(詳細請見高壓屏蔽微安表使用說明書)。
⑵ 檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確,接地線聯接是否可靠,檢查高壓安全距離是否符合要求,方可開始進行試品的高壓試驗。
⑶ 檢查確認儀器等無異常情況后,接通單相交流220V電源開關,此時綠燈亮,表示電源接通?？砷_始進行試品的直流泄漏和直流耐壓試驗。
⑷ 按紅色按鈕,則紅燈亮,表示高壓接通,待升高壓。
⑸ 順時針方向平緩調節調壓電位器粗調和細調,輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時更要緩慢升壓,否則可能導致電壓過沖,還需監視電流表充電電流不超過直流發生器的頂大充電電流。當升到所需的電壓或電流后,按規定時間記錄電流表及電壓表的讀數。
⑹ 試驗完畢后,降壓,將調壓電位器粗調和細調回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。
⑺ 試驗完畢后,應用放電棒對試品進行多次放電,放電后方可靠近試品和拆線工作(放電請?jiān)敿?xì)見放電棒使用說明書)。
對小電容試品如氧化鋅避雷器、磁吹避雷器等先用粗調升到所需電壓(電流)的90%,再用細調電位器緩緩升壓到所需的電壓(電流)值,然后從數顯表上讀出電壓(電流)數值。如需對氧化鋅避雷器進行75%VDC-1mA的測量時,應先升到電流到1mA時電壓值停止(這時可記錄電壓、電流值),然后按下黃色按鈕,電壓即降到原來的75%,并保持此狀態。此時可讀取微安表數值及電壓值。測量完畢后,調壓電位器逆時針回到零位,按下綠色按鈕,需再次升壓時按紅色按鈕即可。
對大電容試品時,升壓應更要緩慢,并需要監視電流表充電電流不超過發生器的zui大充電電流,一定要放慢升壓速度,避免充電電流過大。試驗完畢后,將電壓調節電位器逆時針回到零位上,隨后按綠色按鈕,切斷高壓。此時注意電壓表上的電壓降到15kV左右,方可用放電棒進行多次放電,確保安全。
4、幾種測量方法
⑴ 一般測量時,當接好線后,先把聯接試品的線懸空,升到試驗電壓后,讀取空試時的電暈和雜散電流I′,然后接上試品升到試驗電壓,讀取總電流I1。試品泄漏電流:I0=I1- I′
⑵ 當需要精密測量被試品的泄漏電流時,應在高壓回路中串接高壓屏蔽微安表,應采用屏蔽線與試品聯接,高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果要排除試品表面泄漏電流的影響,可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接。
⑶ 對氧化鋅避雷器、磁吹避雷器等試品接地端可分開的情況下,也可采用在試品的底
部(地電位側)串入電流表進行測量的方式,但也必須使用屏蔽線。當要排除試品表面泄漏電流的影響,可用軟的裸銅線在試品地電位端繞上幾圈與屏蔽相聯接。
⑷ 試驗完畢,降壓,將調壓電位器回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。
⑸ 對于氧化鋅避雷器等小電容試品,一般通過測壓電阻放電,時間很快。而對電纜、電機等大電容試品,一般要等待試品電壓自放電到試驗電壓的20%以下,再通過放電棒進行放電。待試品充分放電后并掛好接地線,才允許進行高壓引線的拆除和更換接線工作。
5、保護動作后的操作
在使用過程中發現紅燈滅,綠燈亮,直流高壓下降,即為有關保護動作。此時應按下列步驟操作:
⑴ 將調壓電位器退回零位。
⑵ 關閉電源開關,面板指示燈均不亮。
⑶ 一分鐘后,待機內低壓電容器充分放電后,才允許再次打開電源開關。重新進行空載試驗,并查明情況后,可再次升壓試驗。
友情提醒：購置拓普電氣原創型號TPZGF-B系列輕便型直流高壓發生器，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
