過電壓保護器測試儀生產廠家揚州拓普電氣科技有限公司為您詮釋氧化鋅避雷器基座以及放電計數器的試驗方法
一、避雷器基座試驗
按照《規程》規定，預防性試驗中應當對避雷器基座及放電計數器進行檢查試驗。避雷器底部的基座一般是一個絕緣的瓷柱，基座上一般并聯有放電計數器，基座起對地絕緣作用。當雷電流通過避雷器時，放電計數器動作，為分析過電壓及避雷器動作情況積累數據。對避雷器基座要求用TPJYC絕緣電阻測試儀測量絕緣電阻。該絕緣電阻一般應在100MΩ以上。
某些特殊系統中，如10kV三角形接線電力電容器中的某些避器，其基座不帶放電計數器且單相接地情況下要隨運行相電壓，對此類避雷器的的基座，應按10kV支持絕緣子用TPNYJ試驗變壓器進行工頻交流耐壓試驗。
運行中曾發現由于避雷器基座內部進水受潮使避雷放電計數器不能正常工作的情況；某變電所因?yàn)槠渥鶅?nèi)部積水，在冬天結冰使瓷套脹破，致使一相FZ-110型避雷器倒塌，并使變電所110kV母線發生短路的停電事故。
二、放電計數器動作試驗
放電計數器在運行中可以記錄避雷器是否動作及動作的次數，以便積累資料，分析電力系統過電壓情況，是避雷器的重要配套設備。國內目前主要采用JS型電磁式放電計數器。
1、JS型放電計數器工作原理

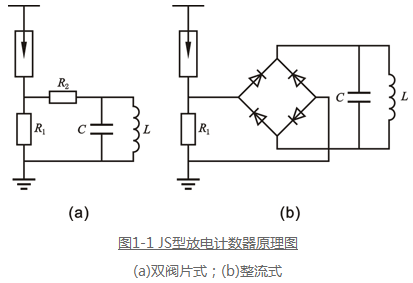

圖1-1(a)示出了JS型雙閥片式結構的放電計數器原理。當避雷動作時，放電電流流過閥片電阻R1，在R1上的壓降經閥片電阻R2給電容C充電，C再對電磁式計數器的電感繞組L放電，使其移動一格，記一次數。改變R1及R2的阻值，可使計數器具有不同的靈敏度，一般zui小動作電流為100A（8/20μs沖擊電流）。

圖1-1(b)示出了JS—8型整流式結構的放電計數器原理。避雷器動作時，閥片電阻R1上的壓降經全波整流給電容C充電，C再對電磁式計數器的電感繞組放電，使其動作計數。該放電計數器的閥片電阻R1阻值較小，通流容量較大（1200A方波），zui小動作電流也為100A（8/20μs沖擊電流）。JS—8型一般用于6.0～330kV系統，JS—8A型用于500kV系統。
2、運行檢查和試驗
放電計數器在運行中發現的主要問題是密封不良和受潮，嚴重的甚至出現內部元件銹蝕的情況。因此在對避雷器進行預防性試驗時，應檢查放電計數器內部有無水氣、水珠，元件有無銹蝕，密封橡皮墊圈的安裝有無開膠等情況，發現缺陷應予以處理或更換。

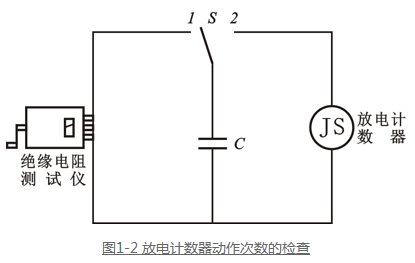

為了檢查放電計數器動作是否正常，一種方法是用沖擊電流發生器給計數器加一個幅值大于100A的沖擊電流，看其是否動作。圖1-2示出了一種適宜現場采用的簡易試驗方法。用一個1000V或2500V絕緣電阻測試儀給一個電容量約為5～10μF的電容器充電，然后用電容器通過放電計數器放電，計數器應當動作。試驗時應注意：
1)為得到足夠的交流電流，應由一人操作TPJYC絕緣電阻測試儀，另一人通過絕緣桿掛電容器的放電引線；在TPJYC絕緣電阻測試儀停止輸出之前，將TPJYC絕緣電阻測試儀與電容器引線斷開，用絕緣桿掛導線給放電計數器放電，以防止電容器對絕緣電阻表反充電損壞絕緣電阻表及因釋放電荷得不到正確的結果。
2)應記錄放電計數器試驗前后的放電指示位數。原則上應將放電計數器指示位數通過多次動作試驗恢復到試驗前位置。
