直流高壓發生器實用測量方法
1、一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓力讀取總電流I1；被試品的泄漏電流：IO= I1-I’。
2、當需要精確測量被試品泄漏電流時，則應在高壓側串入高壓數字微安表。

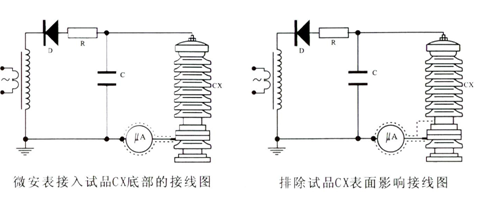

微安表必須有金屬屏蔽，應采用屏蔽與被試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果被試品的表現污穢要排除被試品表面泄漏電流的影響可在被試品高電位端用裸體金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接（見下圖）。
3、對氧化鋅、磁吹避雷器等被試品接地端可拆開的情況下，也可采用在被試品的底部（地電位側）串入電流表進行測量的方式。當要排除被試品表面泄漏電流的影響，可用軟的裸銅線在被試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接（見下圖）
對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放至試驗電壓的20%以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。
保護動作后的操作在使用過程中發現紅燈滅，綠燈亮，電壓下降，即為保護動作。此時應關閉電源開關，面板指示燈均不亮。將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電后才允許再次打開電源開關。重新進行空載試驗并查明情況后可再次升壓試驗。
信息來源：yzmpos.com 信息整理：拓普電氣生技部
有關直流高壓發生器詳細介紹請查看：yzmpos.com/product/nav_4_47.aspx
